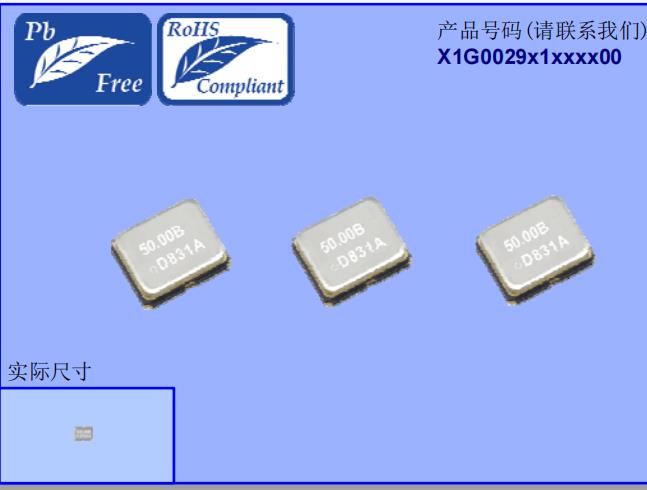

首頁進口晶振愛普生石英晶振CMOS|X1G0029210069|50MHZ|SG-210SCD|EPSON|2520mm

CMOS|X1G0029210069|50MHZ|SG-210SCD|EPSON|2520mm

產品型號：84850744
晶振頻率：50MHZ
晶振尺寸：2.5*2.0*0.9mm
產品應用： CMOS|X1G0029210069|50MHZ|SG-210SCD|EPSON|2520mm，尺寸為2520mm,頻率50MHZ,電壓2.7~3.6V,工作溫度-20to70C,支持CMOS輸出,日本愛普生晶振，進口晶振，2520mm有源振蕩器，SPXO晶體振蕩器，CMOS輸出晶振，低抖動晶振，...

CMOS|X1G0029210069|50MHZ|SG-210SCD|EPSON|2520mm，尺寸為2520mm,頻率50MHZ,電壓2.7~3.6V,工作溫度-20to70°C,支持CMOS輸出,日本愛普生晶振，進口晶振，2520mm有源振蕩器，SPXO晶體振蕩器，CMOS輸出晶振，低抖動晶振，高質量晶振，無線設備晶振，網絡晶振，可穿戴設備晶振，儀器儀表晶振，藍牙模塊晶振，X1G0029210043晶振。
X1G0029210008有源振蕩器產品主要應用無線設備，網絡產品，可穿戴設備，儀器儀表，以及藍牙模塊等領域。CMOS|X1G0029210069|50MHZ|SG-210SCD|EPSON|2520mm

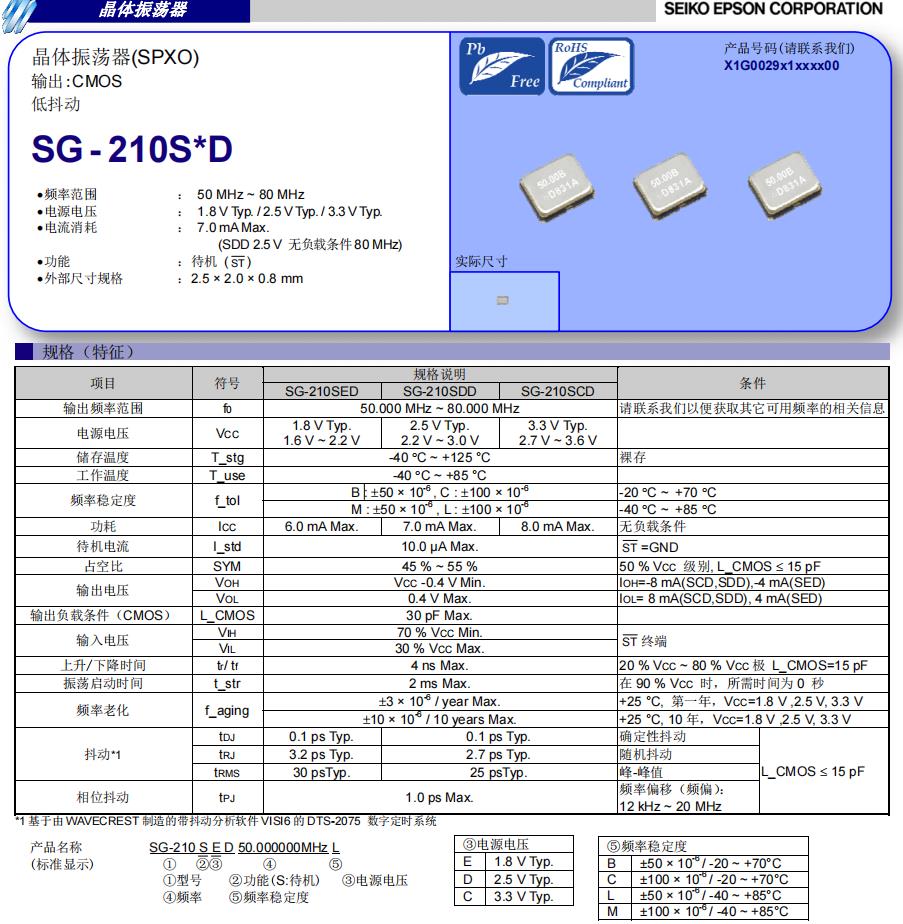

項目

符號

規格說明

條件

SG-210SED

SG-210SDD

SG-210SCD

輸出頻率范圍

50.000 MHz ~ 80.000 MHz

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.8 V Typ.
1.6 V ~ 2.2 V

2.5 V Typ.
2.2 V ~ 3.0 V

3.3 V Typ.
2.7 V ~ 3.6 V

儲存溫度

T_stg

-40 oC ~ +125 °C

裸存

工作溫度

T_use

-40 oC ~ +85 °C

頻率穩定度

f_tol

B : 50 × 10-6 , C : 100 × 10-6

-20 oC ~ +70 oC

M : 50 × 10-6 , L : 100 × 10-6

-40 oC ~ +85 oC

功耗

ICC

6.0 mA Max.

7.0 mA Max.

8.0 mA Max.

無負載條件

待機電流

I_std

10.0 µA Max.

ST =GND

占空比

SYM

45 % ~ 55 %

50 % VCC 級別, L_CMOS 15 pF

輸出電壓

VOH

VCC -0.4 V Min.

IOH=-8 mA(SCD,SDD),-4 mA(SED)

VOL

0.4 V Max.

IOL= 8 mA(SCD,SDD), 4 mA(SED)

輸出負載條件(CMOS)

L_CMOS

30 pF Max.

輸入電壓

VIH

70 % VCC Min.

ST 終端

VIL

30 % VCC Max.

上升/下降時間

tr/ tf

4 ns Max.

20 % VCC ~ 80 % VCC 極 L_CMOS=15 pF

振蕩啟動時間

t_str

2 ms Max.

在 90 % VCC 時，所需時間為 0 秒

頻率老化

f_aging

3 × 10-6 / year Max.

+25 °C, 第一年， VCC=1.8 V ,2.5 V, 3.3 V

10 × 10-6 / 10 years Max.

+25 °C, 10 年， VCC=1.8 V ,2.5 V, 3.3 V

抖動*1

0.1 ps Typ.

確定性抖動

L_CMOS 15 pF

3.2 ps Typ.

2.7 ps Typ.

隨機抖動

RMS

30 psTyp.

25 psTyp.

峰-峰值

相位抖動

1.0 ps Max.

頻率偏移(頻偏)：
12 kHz ~ 20 MHz

X1G0029210069晶振特點

歐美共用:50mhz~80mhz

情況電源:1.8vtyp . /2.5vtyp. /3.3vtyp。

電流消耗:7.0 ma max。

(sdd2.5V無負載條件80mhz)

功能:待機(st)
外部尺寸規格:2.5×2.0×0.8mm
更多相關愛普生晶振型號

編碼	品牌	型號	頻率	尺寸	輸出方式	電源電壓	工作溫度
X1G0029210002	愛普生晶振	SG-210SCD	75.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210008	愛普生晶振	SG-210SCD	75.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210017	愛普生晶振	SG-210SCD	74.250000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210019	愛普生晶振	SG-210SCD	66.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210022	愛普生晶振	SG-210SCD	62.500000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210029	愛普生晶振	SG-210SCD	61.895900 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210036	愛普生晶振	SG-210SCD	66.666600 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210038	愛普生晶振	SG-210SCD	66.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210042	愛普生晶振	SG-210SCD	60.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210043	愛普生晶振	SG-210SCD	60.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210048	愛普生晶振	SG-210SCD	80.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210053	愛普生晶振	SG-210SCD	66.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210058	愛普生晶振	SG-210SCD	74.176000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210061	愛普生晶振	SG-210SCD	66.666700 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210062	愛普生晶振	SG-210SCD	66.660000 MHz	2.50 x 2.00 x 0.90 mm	CMOS輸出晶振	2.700 to 3.600 V	-40 to 85 °C
X1G0029210064	愛普生晶振	SG-210SCD	66.666000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210065	愛普生晶振	SG-210SCD	74.250000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210069	愛普生晶振	SG-210SCD	50.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210072	愛普生晶振	SG-210SCD	63.710000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210079	愛普生晶振	SG-210SCD	72.578300 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210080	愛普生晶振	SG-210SCD	63.111600 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210082	愛普生晶振	SG-210SCD	62.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210083	愛普生晶振	SG-210SCD	59.800000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210085	愛普生晶振	SG-210SCD	63.360000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210086	愛普生晶振	SG-210SCD	50.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210087	愛普生晶振	SG-210SCD	54.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210088	愛普生晶振	SG-210SCD	77.700000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210094	愛普生晶振	SG-210SCD	63.071918 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
