首頁晶振系列聲表面濾波器,F-11,SAW濾波器

聲表面濾波器,F-11,SAW濾波器

產品型號：62767203
晶振頻率：314.5~980MHZ

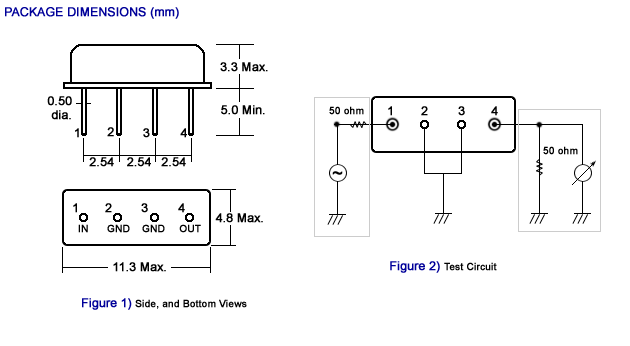

晶振尺寸：11.3*4.8*3.3mm 詳細資料參考PDF
產品應用： 聲表面濾波器,F-11,SAW濾波器頻率范圍314.5~980MHZ,尺寸11.3*4.8*3.3mm，插入損失1.5db.

　　泰河電子:生產系列晶振: 石英晶振,陶瓷諧振器,聲表面濾波器,聲表面諧振器,陶瓷霧化片,貼片晶振,有源晶振,壓控振蕩器,溫補晶振,石英水晶振子,陶瓷晶振,進口晶振,愛普生晶振,精工晶體,西鐵城貼城晶振,村田陶瓷晶振,壓電晶體,陶瓷鑒頻器,陷波器,石英晶體振蕩器.晶振,等系列產品。其中壓控晶振,溫補晶振,恒溫晶振,等產品品質高精度。產品廣泛用于移動通訊機，數字電視，計算機周邊產品，數碼產品，GPS，通信基站。等高科技產品。其中我司的SMD陶瓷中頻濾波器，SMD陶瓷諧振器等晶振，在通訊機和高檔次游戲機上使用時與日本村田（MURATA）公司性能兼容，體積小，高性能，超薄型.我們擁有日本先進生產技術和技術人員，從韓國SANSUNG公司，SUNIC公司，日本HAMAI公司引進劃片，成模，研磨，檢測。等高精密的自動設備，構造成現代化完美的機械化生產線，從而提高了產品合格率、可靠性、一致性，成本大大降低。同時，我們還擁有一支服務誠懇，兢兢業業，及具競爭意識的銷售團隊，產品主要銷往新加坡，馬來西亞，巴西，澳大利亞，美國，加拿大等國家。我們的銷售與生產完美的融為一體。

聲表面濾波器,F-11,SAW濾波器

PARAMETERS	SYMBOL	CHARACTERISTICS	UNITS
Center Frequency	Fc	314.5 ~ 980.0 ±0.075	MHz
Insertion Loss	IL	1.5	dB
Unloaded Q	-	12000	-
50 Ohms Loaded Q	-	2000	-
Turnover Temperature	To	35	°C
Freq. Temp. Coefficient	FTC	0.037	PPM/°C
Frequency Aging	IfAI	10 max. typ.	PPM/Y
DC Insulation Resistance	Between any 2 pins	1 min.	Mohm
Turnover Frequency	Fo	Fc ±1.3	KHz
Operating Temperature	TOPR	-10 to +60	°C
Package	-	F-11	-

1. 抗沖擊
    • 晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2. 輻射
     • 暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3. 化學制劑 / pH值環境
     • 請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4. 粘合劑
     • 請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5. 鹵化合物
     • 請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6. 靜電
    • 過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
7. 在設計時
     • 7-1:機械振動的影響
    當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。

   • PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
8. 存儲事項
    • (1) 在更高或更低溫度或高濕度環境下長時間保存晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
   • (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

質量政策
　　加高電子本著顧客滿意與質量領先的使命感，為提供客戶穩定的產品質量，本公司均依照TS16949 /ISO9001的國際質量認證要求，執行并建構質量保證系統,實行嚴格的質量控管制度,加高電子質量管理系統的推動執行，是由質量政策展開,合理化推動質量管理，落實質量系統有效實施 ,相繼于2000年取得 ISO9001 認證，2006年經BVQi驗證取得ISO/ TS16949 質量系統之標準。
環境政策
　　產品內不含對環境及人體造成損害物質.產品壽命終止時,有最大比例回收再使用,是加高綠色化產品政策.
　　我們確實遵循RoHS （歐盟電子電機產品有害物質禁限用指令)、SONY 技術標準文件(SS-00259)及其他法規與客戶要求,推動環境教育活動,持續強化全員及供貨商的環保觀念及認知重視無有害物質的產品及生產過程,致力推動設計綠色產品。
