首頁進口晶振愛普生石英晶振X1G004171002100|SG-210STF|13MHZ|CMOS

X1G004171002100|SG-210STF|13MHZ|CMOS

產品型號：56026855
晶振頻率：13MHZ
晶振尺寸：2.5*2.0*0.5mm
產品應用： X1G004171002100|SG-210STF|13MHZ|CMOS，是一款優質的SPXO有源振蕩器，型號為SG-210STF，尺寸2520mm，頻率13MHZ，電壓1.600to3.600V，支持輸出CMOS，工作溫度-40to+85C，有源貼片晶振，石英晶體振蕩器，無線模塊晶振，...

X1G004171002100|SG-210STF|13MHZ|CMOS，是一款優質的SPXO有源振蕩器，型號為SG-210STF，尺寸2520mm，頻率13MHZ，電壓1.600to3.600V，支持輸出CMOS，工作溫度-40to+85°C，有源貼片晶振，石英晶體振蕩器，無線模塊晶振，智能產品晶振，采用先進的生產技術制作出來，具備高質量高性能低電壓的特點，比較適合用于物聯網，智能家居，無線網絡，測試和測量設備等領域。
愛普生晶振公司已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建晶振產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,并利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.X1G004171002100|SG-210STF|13M|CMOS

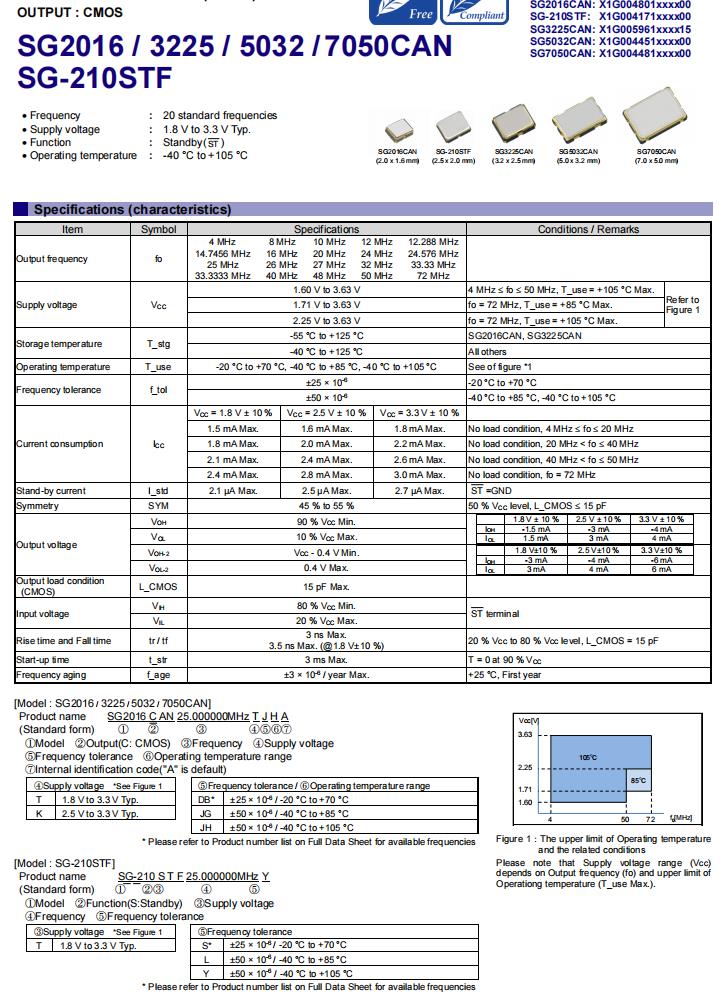

X1G004171002100|SG-210STF|13MHZ|CMOS 參數表

項目

符號

規格說明

條件

輸出頻率范圍

4 MHz
14.7456 MHz
25 MHz
33.3333 MHz

8 MHz
16 MHz
26 MHz
40 MHz

10 MHz
20 MHz
27 MHz
48 MHz

12 MHz
24 MHz
32 MHz
50 MHz

12.288 MHz
24.576 MHz
33.33 MHz
72 MHz

電源電壓

VCC

1.60 V to 3.63 V

4 MHz ≤ fo ≤ 50 MHz, T_use = +105 °C Max .

Refer to
Figure 1

1.71 V to 3.63 V

fo = 72 MHz, T_use = +85 °C Max.

2.25 V to 3.63 V

fo = 72 MHz, T_use = + 105 °C Max.

儲存溫度

T_stg

-55 °C to +125 °C

SG2016CAN, SG3225CAN

-40 °C to +125 °C

All others

工作溫度

T_use

-20 °C to +70 °C, -40 °C to +85 °C, -40 °C to + 105 °C

See of figure *1

頻率公差

f_tol

±25 × 10-6

-20 °C to +70 °C

±50 × 10-6

-40 °C to +85 °C, -40 °C to + 105 °C

電流消耗

ICC

VCC = 1.8 V ± 10 %

VCC = 2.5 V ± 10 %

VCC = 3.3 V ± 10 %

1.5 mA Max.

1.6 mA Max.

1.8 mA Max.

No load condition, 4 MHz ≤ fo ≤ 20 MHz

1.8 mA Max.

2.0 mA Max.

2.2 mA Max.

No load condition, 20 MHz < fo ≤ 40 MHz

2.1 mA Max.

2.4 mA Max.

2.6 mA Max.

No load condition, 40 MHz < fo ≤ 50 MHz

2.4 mA Max.

2.8 mA Max.

3.0 mA Max.

No load condition, fo = 72 MHz

待機電流

I_std

2.1 µA Max.

2.5 µA Max.

2.7 µA Max.

ST =GND

占空比

SYM

45 % to 55 %

50 % VCC level , L_CMOS ≤ 15 pF

輸出電壓

VOH

90 % VCC Min .

1.8 V ± 10 %

2.5 V ± 10 %

3.3 V ± 10 %

VOL

10 % VCC Max.

IOH

- 1.5 mA

-3 mA

-4 mA

IOL

1.5 mA

3 mA

4 mA

VOH-2

VCC - 0.4 V Min .

1.8 V± 10 %

2.5 V± 10 %

3.3 V± 10 %

VOL-2

0.4 V Max.

IOH

-3 mA

-4 mA

-6 mA

IOL

3 mA

4 mA

6 mA

輸出負載狀態
(CMOS)

L_CMOS

15 pF Max.

輸入電壓

VIH

80 % VCC Min .

ST terminal

VIL

20 % VCC Max.

上升時間和下降時間

tr / tf

3 ns Max.
3.5 ns Max . (@1.8 V± 10 %)

20 % VCC to 80 % VCC level, L_CMOS = 15 pF

振蕩啟動時間

t_str

3 ms Max.

T = 0 at 90 % VCC

頻率老化

f_age

±3 × 10-6 / year Max.

+25 °C, First year

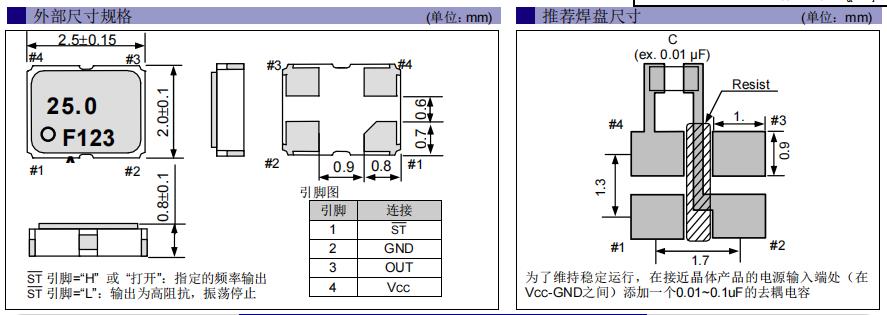

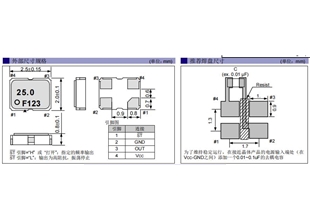

X1G004171002100|SG-210STF|13MHZ|CMOS 尺寸圖

編碼	品牌	型號	頻率	尺寸	輸出方式	電源電壓	工作溫度
X1G0041710002	愛普生石英晶振	SG-210STF	33.300000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710005	愛普生石英晶振	SG-210STF	1.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710006	愛普生石英晶振	SG-210STF	1.843200 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710007	愛普生石英晶振	SG-210STF	2.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710008	愛普生石英晶振	SG-210STF	3.686400 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710009	愛普生石英晶振	SG-210STF	4.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710010	愛普生石英晶振	SG-210STF	4.096000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710011	愛普生石英晶振	SG-210STF	5.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710012	愛普生石英晶振	SG-210STF	6.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710013	愛普生石英晶振	SG-210STF	6.144000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710014	愛普生石英晶振	SG-210STF	7.372800 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710015	愛普生石英晶振	SG-210STF	8.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710016	愛普生石英晶振	SG-210STF	10.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710017	愛普生石英晶振	SG-210STF	11.289600 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710018	愛普生石英晶振	SG-210STF	12.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710019	愛普生石英晶振	SG-210STF	12.288000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710020	愛普生石英晶振	SG-210STF	12.500000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710021	愛普生石英晶振	SG-210STF	13.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710022	愛普生石英晶振	SG-210STF	13.500000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710023	愛普生石英晶振	SG-210STF	13.560000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710024	愛普生石英晶振	SG-210STF	14.318180 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710025	愛普生石英晶振	SG-210STF	14.745600 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710026	愛普生石英晶振	SG-210STF	15.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710027	愛普生石英晶振	SG-210STF	16.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710028	愛普生石英晶振	SG-210STF	19.200000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710029	愛普生石英晶振	SG-210STF	20.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710030	愛普生石英晶振	SG-210STF	22.579200 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710031	愛普生石英晶振	SG-210STF	24.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710032	愛普生石英晶振	SG-210STF	24.576000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710033	愛普生石英晶振	SG-210STF	25.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710034	愛普生石英晶振	SG-210STF	26.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710035	愛普生石英晶振	SG-210STF	27.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710036	愛普生石英晶振	SG-210STF	27.120000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710037	愛普生石英晶振	SG-210STF	28.636360 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710038	愛普生石英晶振	SG-210STF	29.491200 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710039	愛普生石英晶振	SG-210STF	30.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710040	愛普生石英晶振	SG-210STF	32.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710041	愛普生石英晶振	SG-210STF	33.333000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710042	愛普生石英晶振	SG-210STF	36.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710043	愛普生石英晶振	SG-210STF	37.400000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710044	愛普生石英晶振	SG-210STF	38.400000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710045	愛普生石英晶振	SG-210STF	40.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710046	愛普生石英晶振	SG-210STF	48.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710047	愛普生石英晶振	SG-210STF	50.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710048	愛普生石英晶振	SG-210STF	52.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710049	愛普生石英晶振	SG-210STF	54.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710052	愛普生石英晶振	SG-210STF	8.192000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 85 °C
X1G0041710055	愛普生石英晶振	SG-210STF	26.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-20 to 70 °C
X1G0041710059	愛普生石英晶振	SG-210STF	25.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 105 °C
X1G0041710069	愛普生石英晶振	SG-210STF	8.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 105 °C
X1G0041710075	愛普生石英晶振	SG-210STF	33.333300 MHz	2.50 x 2.00 x 0.90 mm	CMOS有源晶振	1.600 to 3.600 V	-40 to 105 °C
