IDT晶振603-40-48,603-40-48JA4I無源晶體,艾迪悌晶振,無源晶振,貼片晶振,石英晶體諧振器,型號603-40-48,編碼603-40-48JA4I是一款貼片型的無源晶體,尺寸為3225mm,頻率40MHZ,負載電容12pF,精度20ppm,工作溫度-40°C~+85°C,采用高超的生產技術打磨而成,符合國家認證標準,產品具備良好的可靠性能和穩定性能,非常適合用于電子數碼,無線網絡應用等領域.
   603-25-150JA4I晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.IDT晶振603-40-48,603-40-48JA4I無源晶體
　四腳貼片型的無源石英晶體,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于電子數碼,無線網絡最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.

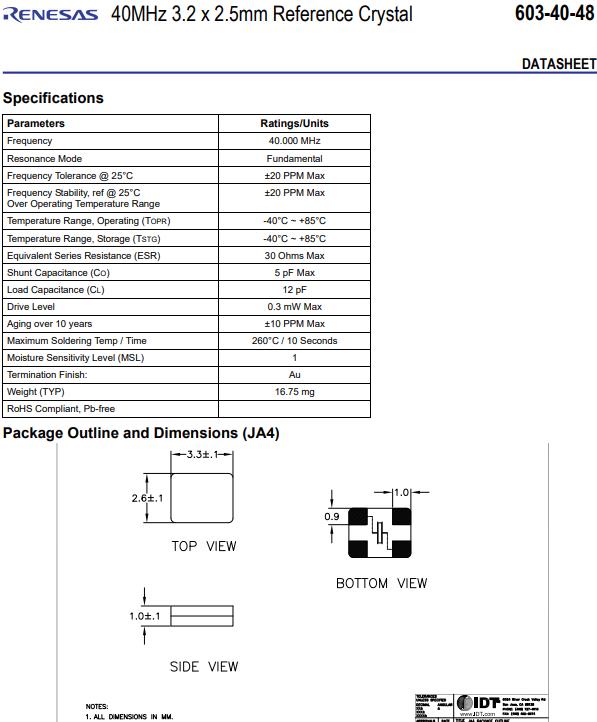

603-40-48JA4I晶振  參數表

IDT晶振規格	單位	603-40-48晶振	石英晶振基本條件
標準頻率	f_nom	40MHz	標準頻率
儲存溫度	T_stg	-40 °C - +85 °C	裸存
工作溫度	T_use	-40 °C - +85 °C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準), (±2.5× 10-6 ～ ± 727.5× 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.lida00.cn
頻率溫度特征	f_tem	±20 × 10-6/25°C	超出標準的規格請聯系我們.
負載電容	CL	12 pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C —  +85°C, DL = 100μW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

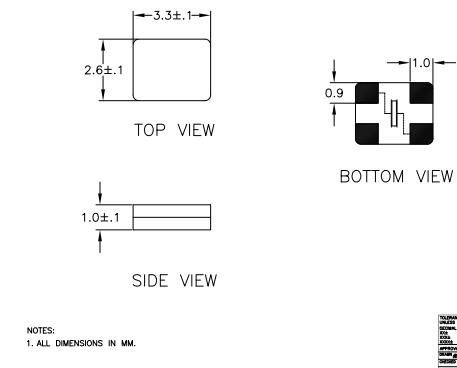

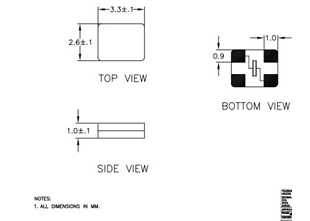

IDT晶振603-40-48,603-40-48JA4I無源晶體  尺寸圖


603-40-48JA4I晶振  使用注意事項
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。IDT晶振603-40-48,603-40-48JA4I無源晶體
撞擊
雖然貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
SMD產品
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。IDT晶振603-40-48,603-40-48JA4I無源晶體
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。
IDT晶振公司環保基本理念：
1.作為良好的企業市民，遵循本公司的行動方針，充分關心維護地球環境。遵守國內外的有關環保法規。
2.保護自然環境，充分關注自然生態等方面的環境保護，維持和保全生物多樣性。
3.有效利用資源和能源，認識到資源和能源的有限性，努力進行有效利用。
4為構建循環型社會做出貢獻，致力于減少廢棄物及廢棄物的再利用核再生循環，努力構建循環型社會。IDT晶振603-40-48,603-40-48JA4I無源晶體
5.推進環保型業務，充分發揮綜合實力，推進環保型業務，為減輕社會的環境負荷做出貢獻。
6.建立環境管理系統，充分運用環境管理系統，設定環境目的和目標，定期修正，不斷改善，努力預防環境污染。
環保環境與發展對策：實行可持續發展戰略。采取有效措施，防治工業污染。提高能源利用效率，改善能源結構。運用經濟手段保護環境。大力推進科技進步，加強環境科學研究，積極發展環境保護產業。健全環境法規，強化環境管理。加強環境教育，不斷提高環境意識。
完全符合ISO14001環境管理體系國際標準的要求，體現了一個適合、三個承諾和一個框架：
建造美麗家園——適合于我公司的生產活動、進口晶振產品以及服務過程的性質。規模與環境影響；
持續改進——持續改進環境績效和環境管理體系的承諾；
減少污染，節能降耗——污染預防的承諾；
依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；
“減少污染，節能降耗，建造美麗家園；依法治理，持續改進，凈化一片藍天”提供了建立和評審環境目標和指標的框架。

Digi-Key Part Number捷得編碼	Manufacturer Part Number原廠編碼	Manufacturer廠家	Description 參數
800-2969-2-ND	603-25-173JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 25.0000MHZ 12PF SMD
800-2969-1-ND	603-25-173JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 25.0000MHZ 12PF SMD
800-2969-6-ND	603-25-173JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 25.0000MHZ 12PF SMD
800-2964-ND	603-25-150JA4I	IDT, Integrated Device Technology Inc	CRYSTAL 25MHZ 8PF SMD
800-2965-ND	603-38.88-7JA4I	IDT, Integrated Device Technology Inc	CRYSTAL 38.88MHZ 12PF SMD
800-2966-ND	603-40-48JA4I	IDT, Integrated Device Technology Inc	CRYSTAL 40MHZ 5PF SMD
800-2967-ND	603-25-173JA4I	IDT, Integrated Device Technology Inc	CRYSTAL 25MHZ 12PF SMD
800-2968-2-ND	603-25-150JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 25.0000MHZ 8PF SMD
800-2968-1-ND	603-25-150JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 25.0000MHZ 8PF SMD
800-2968-6-ND	603-25-150JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 25.0000MHZ 8PF SMD
800-2970-2-ND	603-38.88-7JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 38.88MHZ 12PF SMD
800-2970-1-ND	603-38.88-7JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 38.88MHZ 12PF SMD
800-2970-6-ND	603-38.88-7JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 38.88MHZ 12PF SMD
800-2971-2-ND	603-40-48JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 40.0000MHZ 5PF SMD
800-2971-1-ND	603-40-48JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 40.0000MHZ 5PF SMD
800-2971-6-ND	603-40-48JA4I8	IDT, Integrated Device Technology Inc	CRYSTAL 40.0000MHZ 5PF SMD
