KDS晶振,DSO323SD晶振,有源六腳晶振,KDS晶振性能穩定,精度高,體積小,在惡劣環境也能正常工作,TCXO溫補晶振溫度穩定度可達±0.5PPM.在普通晶體諧振器和振蕩器中,我們可接受高頻率和偏頻率以及少數量的高精度寬溫的制作. 具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,體積:0.007 cm3,重量:0.024g,超小型,輕型.低消耗電流,表面貼片型晶振產品.（可對應回流焊） 無鉛產品.滿足無鉛焊接的回流溫度曲線要求.
      日本大真空株式會社,天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.晶振應用產品的開發,在該地區的所有的生產業務,KDS集團,將促進對全球環保事業的承諾.

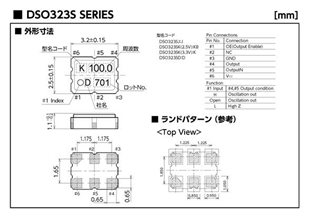

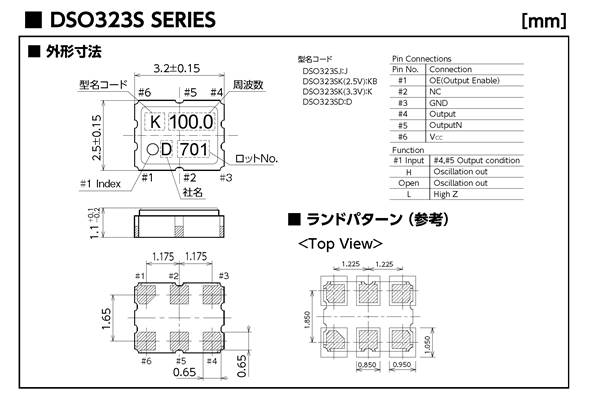

       KDS晶振,DSO323SD晶振,有源六腳晶振,頻率范圍13.5~167MHZ ,厚度3.2*2.5*1.2mm,應用于車載導航、汽車音響等多媒體設備等.

型號	符號	DSO323SD
輸出規格	-	HCSL
輸出頻率范圍	fo	13.5~212.5MHz
電源電壓	VCC	+2.5V±0.125V/＋3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10-6 max., ±100×10-6 max.
保存溫度范圍	T_stg	-40~＋85℃
運行溫度范圍	T_use	-10~＋70℃, -40~＋85℃
消耗電流	ICC	30mA max. (fo≦170MHz), 35mA max. (170MHz
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	50Ω
波形對稱	SYM	45~55% [at outputs cross point]
0電平電壓	VOL	-0.15~0.15V
1電平電壓	VOH	0.58~0.85V
上升時間 下降時間	tr, tf	0.5ns max. [0.175~0.525V Level]
差分輸出電壓	VOD1,VOD2	-
差分輸出誤差	⊿VOD	-
補償電壓	VOS	-
補償電壓誤差	⊿VOS	-
交叉點電壓	Vcr	250~550mV
OE端子0電平輸入電壓	VIL	VCC×0.3 max.
OE端子1電平輸入電壓	VIH	VCC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo≦212.5MHz) (σ)
	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo≦212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo≦212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)　(2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo≦212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz~20MHz]

    （1）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。
    （2）對于可清洗產品，應避免使用可能對產品產生負面影響的清洗劑或溶劑等。
    （3）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。

      KDS晶振集團環?；纠砟睿?br />        1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.
       2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.
       3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.
       4.為構建循環型社會做出貢獻,致力于減少溫補晶振,石英晶體振蕩器, 壓電石英晶體元器件、壓電石英晶體、有源晶體、石英晶振,貼片晶振材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.KDS晶振,DSO323SD晶振,有源六腳晶振.
