KDS晶振,DSO533SJ晶振,光傳輸設備專用晶振,日本大真空株式會社,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.主要研發生產:壓電石英水晶制品,石英晶體諧振器,石英晶體振蕩器系列.陶瓷制品以及光學制品,其主要的產品還是水晶振動子,剛投資建廠時主打產品便是32.768KHZ系列產品.
      日本大真空株式會社,天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.晶振應用產品的開發,在該地區的所有的生產業務,KDS集團,將促進對全球環保事業的承諾.

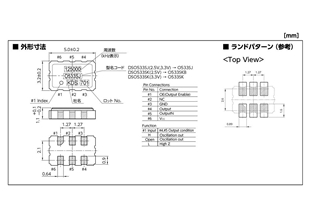

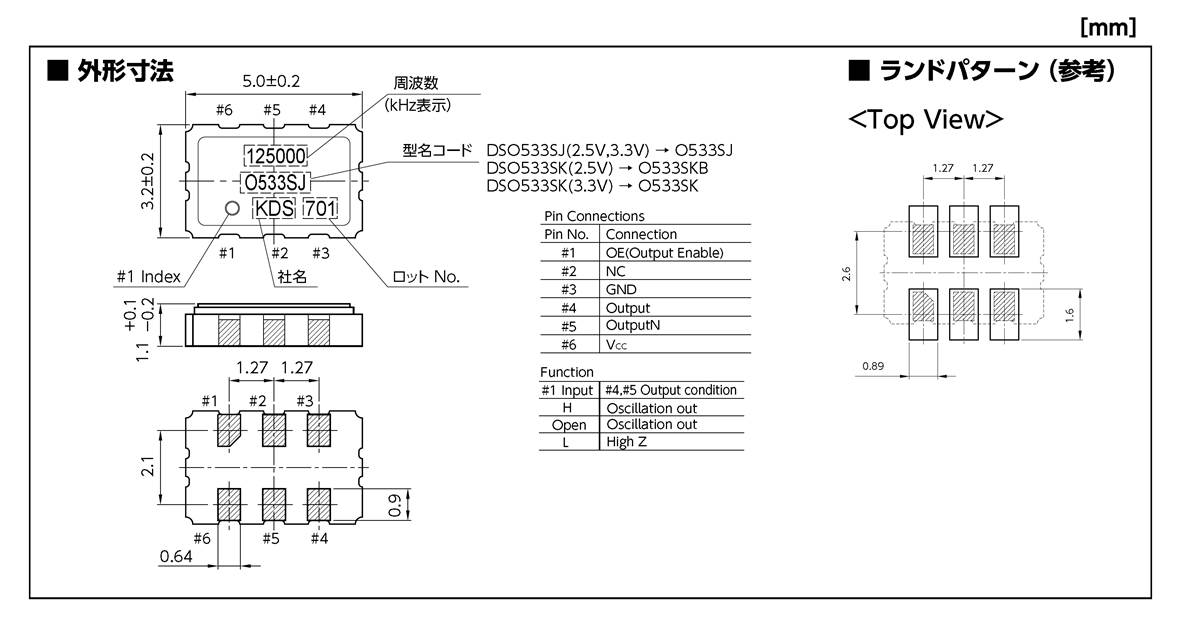

      KDS晶振,DSO533SJ晶振,光傳輸設備專用晶振,頻率范圍13.5~212.5MHZ,厚度5.0*3.2*1.2mm,應用于車載多媒體設備等.

型號	符號	DSO533SJ
輸出規格	-	LV-PECL
輸出頻率范圍	fo	13.5~212.5MHz
電源電壓	VCC	+2.5V±0.125V/＋3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10-6 max., ±100×10-6 max.
保存溫度范圍	T_stg	-40~＋85℃
運行溫度范圍	T_use	-10~＋70℃, -40~＋85℃
消耗電流	ICC	45mA max. (fo≦170MHz), 50mA max. (170MHz
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	50Ω to VCC-2V
波形對稱	SYM	45~55% [at outputs cross point]
0電平電壓	VOL	VCC-1.81~VCC-1.62V
1電平電壓	VOH	VCC-1.025~VCC-0.88V
上升時間 下降時間	tr, tf	0.5ns max. [20~80% Output, OutputN]
差分輸出電壓	VOD1,VOD2	-
差分輸出誤差	⊿VOD	-
補償電壓	VOS	-
補償電壓誤差	⊿VOS	-
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	VIL	VCC×0.3 max.
OE端子1電平輸入電壓	VIH	VCC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo≦212.5MHz) (σ)
	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo≦212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo≦212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)　(2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo≦212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

    （1）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。
    （2）請勿清洗開啟式產品
    （3）對于可清洗產品，應避免使用可能對產品產生負面影響的清洗劑或溶劑等。
    （4）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。

      KDS晶振,DSO533SJ晶振,光傳輸設備專用晶振,KDS晶振集團環保基本理念：
      1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.
      2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.
      3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.
      4.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.
