ARGO晶振 ARGO晶振公司是專業提供和設計波段頻率控制設備和微波無線通信零部件.我們還分銷日本,歐洲和美國的一些知名品牌零部件.我們致力于發展與計算機,IT和無線通信公司無任何界限的信息時代.我們秉承經營者的踏實,誠懇的態度,互惠互利的精神,實現共贏的目標,以誠信為本,誠信為本,公平交易為宗旨,以誠信,勤勉,誠信,精神質量第一,客戶滿意的經營理念,將以優良的產品質量,優惠的價格,優質的服務與您建立長期穩定的合作關系,共創輝煌事業.
- 產品型號：46874116
- 晶振頻率：32.768KHZ

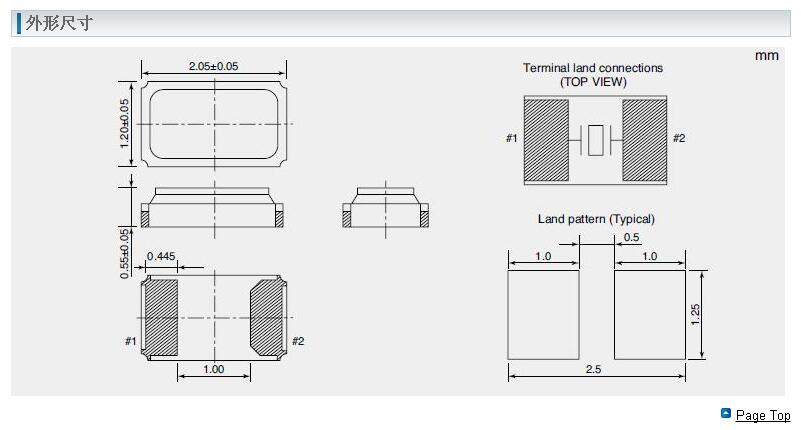

- 晶振尺寸：2.0*1.2*0.55mm 詳細資料參考PDF
- 產品應用： 貼片石英晶振8045mm尺寸系列，晶體內部采用了真空封裝技術，是指在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、...
-
-

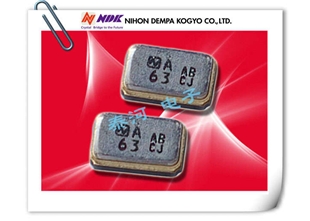

NDK晶振,石英晶振,NX2012SE晶振
航欄(7).jpg)
隨著科技日益高速的發展，電子元器件體積也越來越小，智能手機，平板電腦等無線通訊器材，也隨著小型化，就在蘋果2016年推出智能手環以來，各項智能手環通訊產品在國內陸陸續續的推出，因智能手環本身重量輕，體積小等原因，所以內部所使用的電子零件均是目前最新最小的產品。那么晶振又有那幾款會使用到智能手環里面呢？32.768KHZ目前SMD品種有幾款產品在智能手環中發揮最大的作用呢？以下幾款對比產品：愛普生晶振品牌FC-12M，精工晶體的品牌SC-20S，西鐵城晶振的CM-212H，日本大真空晶體品牌DST210A等以上幾款32.768K均是目前市場上最為常用的小尺寸貼片晶振，外觀尺寸2.0*1.2*0.5mm體積還不足一立米大小。
| NDK晶振規格 | 單位 | NX2012SE晶振 | 石英晶振基本條件 |
| 標準頻率 | f_nom | 32.768KHZ | 標準頻率 |
| 儲存溫度 | T_stg | −40 - +85 °C | 裸存 |
| 工作溫度 | T_use | −40 - +85 °C | 標準溫度 |
| 激勵功率 | DL | 0.5μW Max. | 推薦:1μW ～ 100μW |
| 頻率公差 | f_— l |
±20 × 10-6 (標準), (±20 × 10-6 ～ ±30 × 10-6 可用) |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.lida00.cn |
| 頻率溫度特征 | f_tem | ±20 × 10-6/-30°C ～ +85°C | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 6.0pF,9.0pF,12.5pF | 不同負載電容要求,請聯系我們. |
| 串聯電阻(ESR) | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |
用.jpg)
陶瓷諧振器的測試電路
陶瓷諧振器：內置電容器：它由一個CMOS反相器和一個反饋電阻Rf組成（圖2）。反饋電阻允許開始施加電源時啟動振蕩。其值通常為1MΩ。C1和C2的值在表格中給出或由客戶指定。
應用
陶瓷諧振器主要用作許多微處理器的時鐘信號源，其中嚴格的頻率穩定性不是主要問題。陶瓷諧振器成本低，內置電容，節省空間。陶瓷諧振器主要用于消費電子應用（電視機，錄像機，游戲機，收音機）和家用電器。
晶體濾波器術語及應用說明
技術術語
支架：一個箱體，內裝一塊薄薄的石英晶體，帶有真空蒸發的金屬電極和連接端子。
標稱頻率：通常是指規格中給出的輸入頻率的標稱值，其他頻率可參考。通常，標稱頻率表示中心頻率或載波頻率。
通帶寬度：衰減等于或小于規定值插入損耗的通帶寬度。
停止帶寬：衰減等于或大于指定值的停止帶寬阻止頻帶衰減。
紋波：紋波（通帶中）是通帶內最大和最小衰減之間的差異。
插入損耗：插入濾波器之前，輸入到負載阻抗的功率與插入濾波器后傳遞到負載阻抗的功率的對數比率。
衰減帶寬：保證相對衰減值等于或高于指定衰減值的頻率寬度。
注意保證：在指定頻率范圍內保證最大衰減。
終端阻抗：由電源或負載呈現給濾波器的阻抗中的任一個，并且由電阻部分（Rt）和包括寄生電容的并聯電容部分（Ct）來描述。
雜散響應：阻帶非常響應引起的最小衰減。雜散響應通常出現在高于中心頻率的頻率上。
群延時失真：除非另有說明，否則為通帶寬內最大和最小群延時之差。
平衡型和不平衡型：平衡型是指一對端子未與殼體連接的平衡型。不平衡型是將一對端子中的一個端子連接到殼體上的一種。
.jpg)
石英晶體振蕩器和實時時鐘模塊
所有晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。
量保證廣告圖.jpg)
