首頁應用案例移動產品NDK晶振,石英晶振,NX3215SE晶振

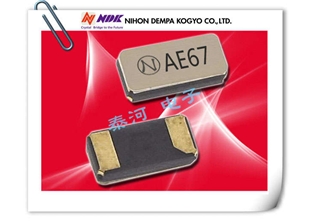

NDK晶振,石英晶振,NX3215SE晶振

產品型號：17839233
晶振頻率：32.768KHZ

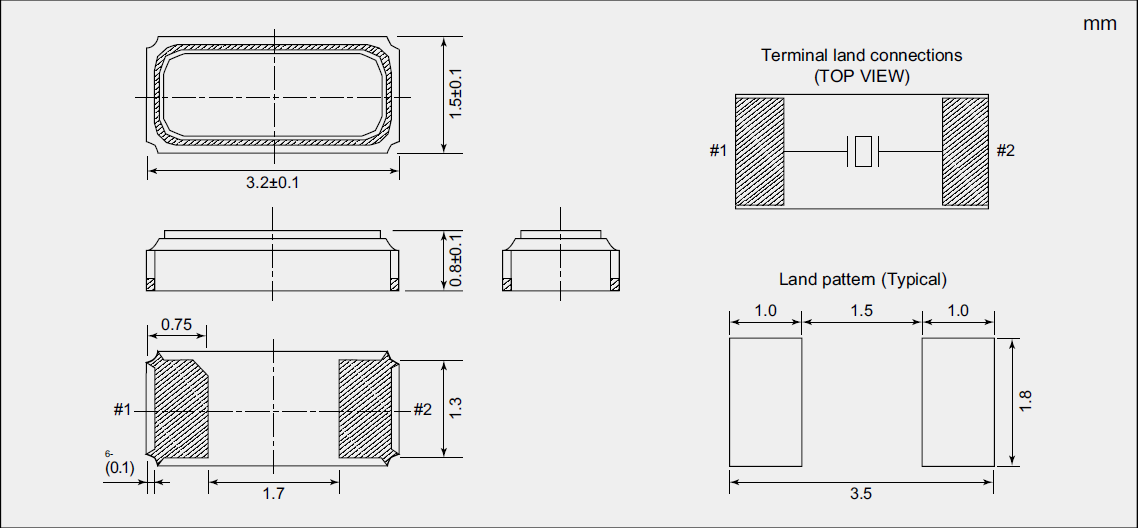

晶振尺寸：3.2*1.5*0.8mm 詳細資料參考PDF
產品應用： 我司主要代理日本進口石英晶體諧振器,愛普生晶振，KDS晶體,西鐵城晶振，精工晶體，日本進口的32.768KHz系列晶振產品多元化，外觀尺寸有多項選擇，并且支持無源以及有源晶振應用，有一個很棒的是幾個知名晶振品牌之間產...

　　我司主要代理日本進口石英晶體諧振器,愛普生晶振，KDS晶體,西鐵城晶振，精工晶體，日本進口的32.768KHz系列晶振產品多元化，外觀尺寸有多項選擇，并且支持無源以及有源晶振應用，有一個很棒的是幾個知名晶振品牌之間產品可以交替替換，比如愛普生的FC-135，西鐵城的CM315D，精工的SC320S，KDS的DST310S這四款的32.768K外觀尺寸3.2*1.5*0.75mm均是一致，產品頻率，精度，負載都可以達到相同，所以消費者在使用方面得到很到的保障，這幾款產品本身使用無鉛化，卷帶SMD包裝，產品一般應用在智能手機，控制模組，GPS導航模塊，小型藍牙對接產品等設備。

NDK晶振規格	單位	NX3215SE晶振	石英晶振基本條件
標準頻率	f_nom	32.768kHz	標準頻率
儲存溫度	T_stg	−40 - +85 °C	裸存
工作溫度	T_use	–40 - +85°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6 (標準), (±20 × 10^-6 ～ ±20 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.lida00.cn
頻率溫度特征	f_tem	±20 × 10^-6/-30°C ～ +85°C	超出標準的規格請聯系我們.
負載電容	CL	6.0pF,9.0pF,12.5pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

    晶體濾波器測試設置
    由電源或負載呈現的終端阻抗由電阻和電容（電容型）或電阻和“負”電容（電感型）表示。對于電容式，可以在測試電路中使用表中給出的電容器規定值。對于電感類型（“負電容”），需要LC網絡來補償負電容。
    應用
    晶體濾波器廣泛用于移動通信系統，移動電話，尋呼機，無繩電話和收音機。ILSI根據定制規格制造晶體濾波器，包括終端阻抗，通帶寬度和衰減帶寬。
    一般信息
    說明：單片晶體濾波器有兩組電極沉積在同一石英片上。這形成了兩個諧振器，它們之間具有聲學（機械）耦合。如果聲學耦合是正確的，則將實現2極巴特沃斯或切比雪夫響應。兩個以上的諧振器可以制作在同一塊板上，產生多重響應。單片晶體濾波器技術非常流行，因為它可以以比集總元件相當的低成本生產較少的元件數量，單元濾波器。
    單片晶體濾波器通常在基本模式下從5MHz到30MHz范圍內制造，而在第三泛音模式下高達95MHz。QL的范圍從200到10,000。
    測試配置：兩個極點濾波器級聯產生四個，六個，八個或八個以上的極點濾波器響應，并在兩個極點之間增加耦合電容。

    晶振使用注意事項
    使用每種產品時，請在產品規格說明或產品目錄規定使用條件下使用。
    晶體產品的設計和生產滿足它的規格書。通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性，必須在適當的條件下存儲，安裝，運輸。請注意以下的注意事項并在最佳的條件下使用產品，我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任。
    所有產品的共同點
    抗沖擊
    晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
    輻射
    暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
    化學制劑 / pH值環境
    請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
    粘合劑
    請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
